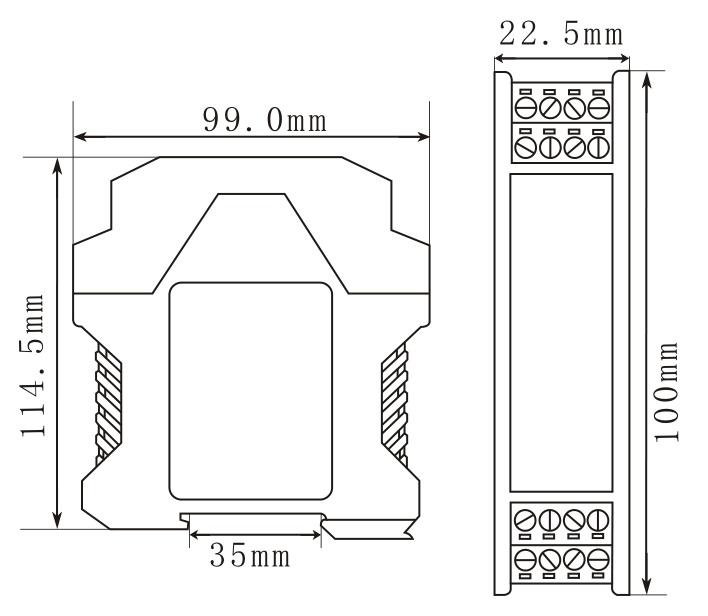

- 尺寸

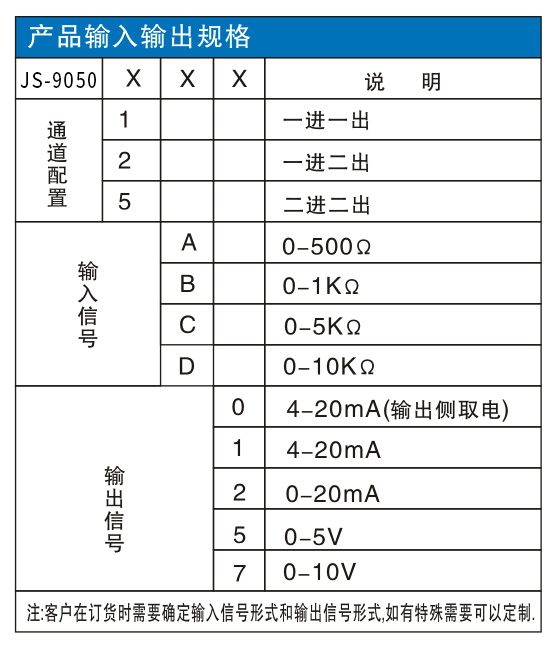

- 选型表

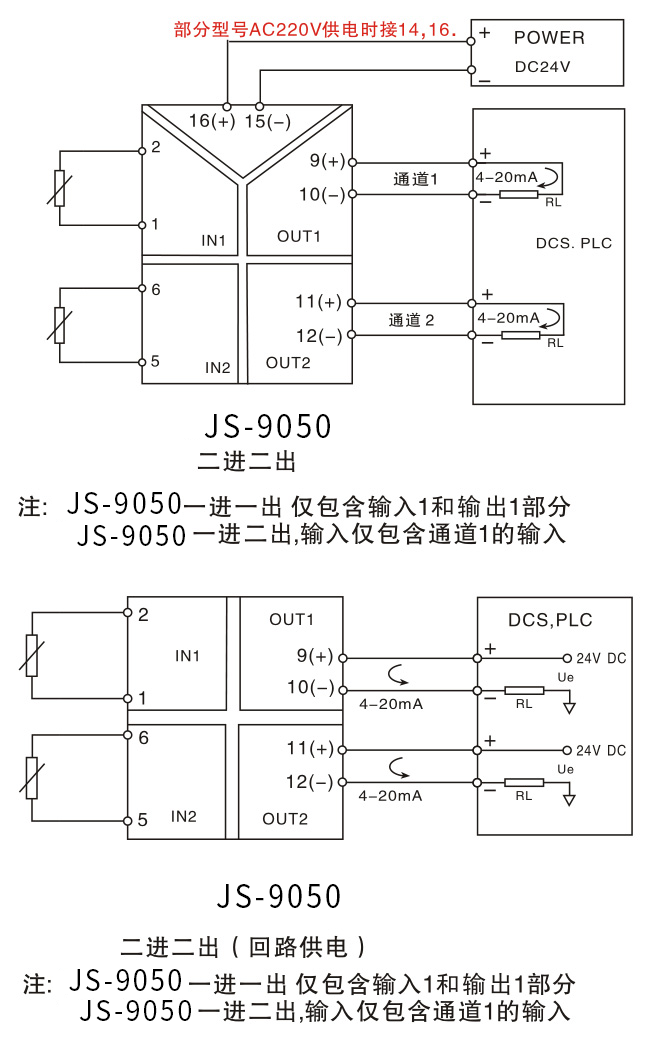

- 示意图

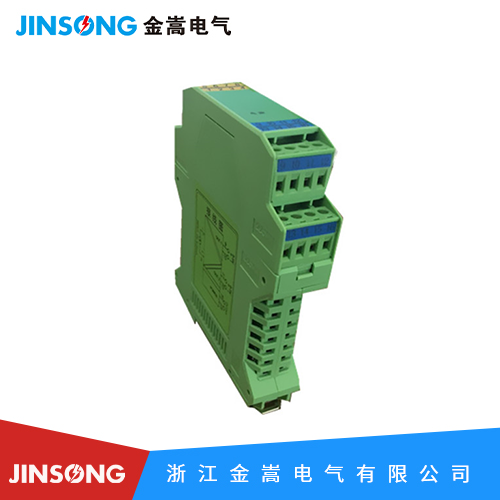

JS9050系列电阻信号隔离变送器
型号：JS9050
输入信号类型：0-500mΩ,0-1KΩ等
输出信号类型：4-20mA,0-20mA等
供电：DC24V,±10%或AC85-265V
基本精度：0.1%F.S.
安装方式：35mmDIN导轨安装
输入端
输入信号:电阻信号,阻值范围:0-100KΩ
激励方式:内置精密恒流源激励
输出端
输出信号:4-20mA;0-20mA;0- 5V;0- 10V
输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)
基本参数
电源:DC24V,±10%或AC85-265V
消耗电流:≤50mA(一进一出,24V供电,20mA输出时);≤70mA(一进二出,24V供电,20mA输出时);≤80mA(二进二出,24V供电,20mA输出时)
基本精度:0.1 %F.S.
温度漂移:0.005%F.S./C (-20度 ~ +55度)
响应时间:≤10mS(0-90%)(TYP)
绝缘强度:1500V AC/1min(输入、输出、电源之间)
绝缘电阻:≥100MΩ(输入、输出、电源之间)
工作温度范围:-20~+55度
电磁兼容性:符合GB/T 18268(IEC61326-1)
