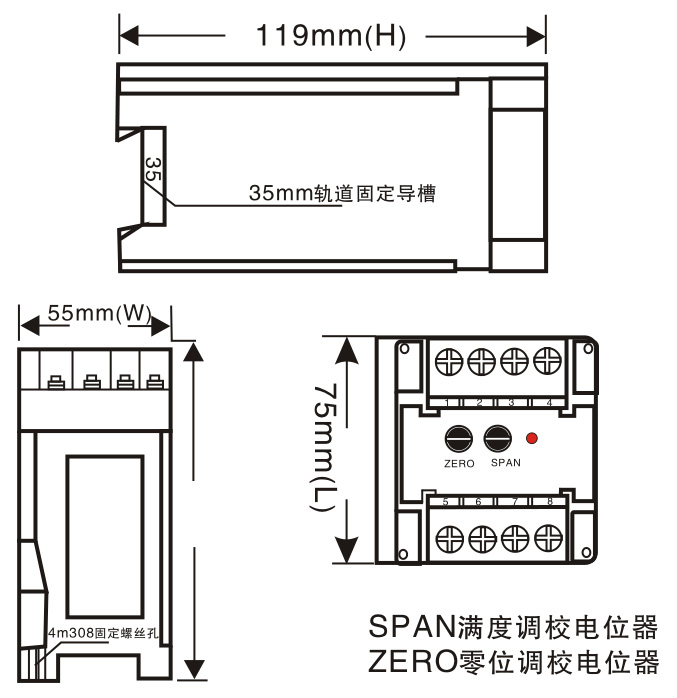

- 尺寸

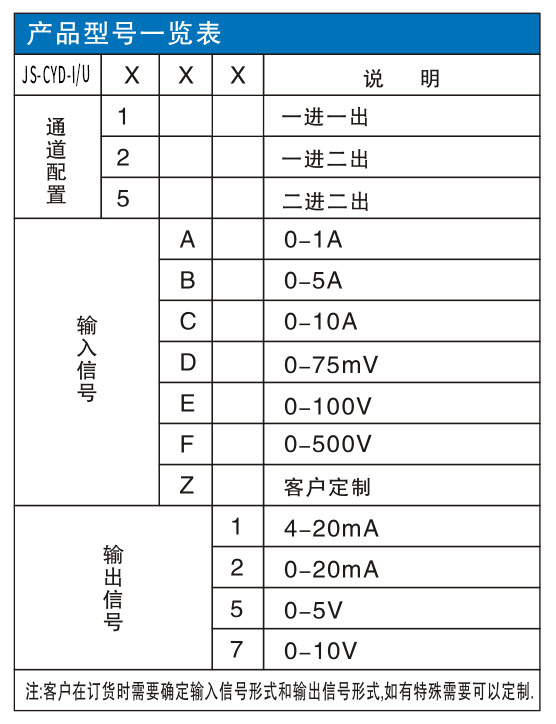

- 选型表
- 示意图

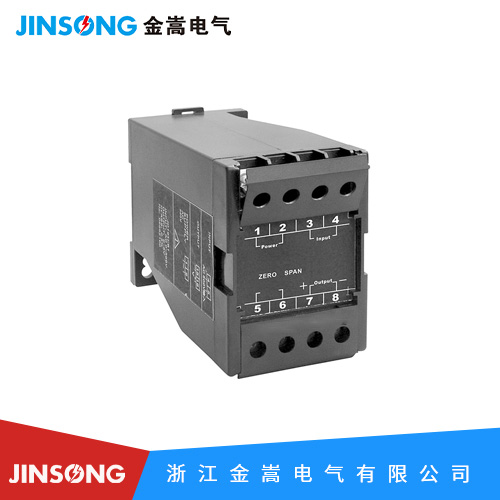

型号：JS-CYD
输入信号类型：0-1A,0-100V等
输出信号类型：4-20mA,0-20mA等
供电：DC24V,±10%
基本精度：≤0.2%F.S.
安装方式：35mmDIN导轨安装
输入端
输入电流范围:DC 0-10A
输入电压范围:DC 0-2000V
输出端
输出信号:4-20mA;0-20mA;0-5V;0-10V
输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)
基本参数
电源:DC24V,±10%
额定功率:≤1W(一进一出,DC24V供电,20mA输出时)
基本精度:≤0.2% F.S.
温度漂移:0.02%F.S./度 (-20度 ~ +55度)
响应时间:≤10mS(0- 90%)(TYP)
绝缘强度:2000V AC/1min(输入、输出、电源之间)
绝缘电阻:≥100MΩ(输入、输出、电源之间)
工作温度范围: -20~+55度
电磁兼容性:符合GB/T 1 8268.1(IEC61326-1)
例：JS-CYD-I ,一进一出，输入：0-5A,输出：4-20mA
例：JS-CYD-U 一进一出，输入0-500V,输出为4-20mA
