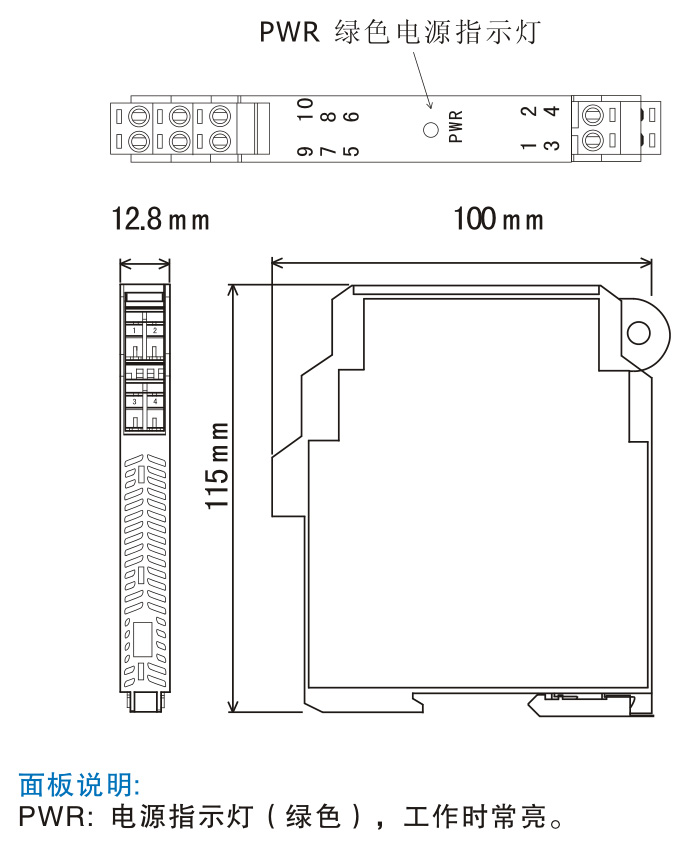

- 尺寸
- 选型表
- 示意图

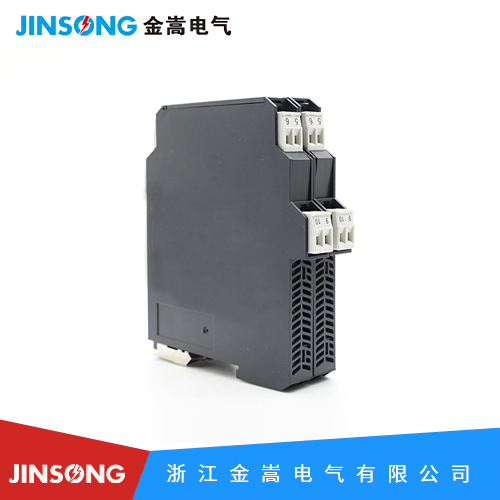

型号：JSS-AC
输入信号类型：0-1A AC,0-100V AC等
输出信号类型：4-20mA,0-20mA等
供电：DC24V
基本精度：≤0.5%F.S.
安装方式：35mmDIN导轨安装
输入端
输入电流范围:AC 0-5A,AC 0-100mA
输入电压范围:AC 0-500V, AC 0-100mV
频率范围:40Hz- 60Hz
输出端
输出信号:4-20mA;0-20mA;0- 5V;0-10V
输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)
基本参数
电源:DC24V
电压范围:DC20-40V
额定功耗:≤1W(一进一出,DC24V供电,20mA输出时)
基本精度:≤0.5% F.S.
温度漂移:0.02%F.S./度 (-20度 ~ +55度)
响应时间:≤400mS(0-90%) (TYP)
绝缘强度:2000V AC/1min(输入、输出、电源之间)
绝缘电阻:≥100MΩ(输入、输出、电源之间)

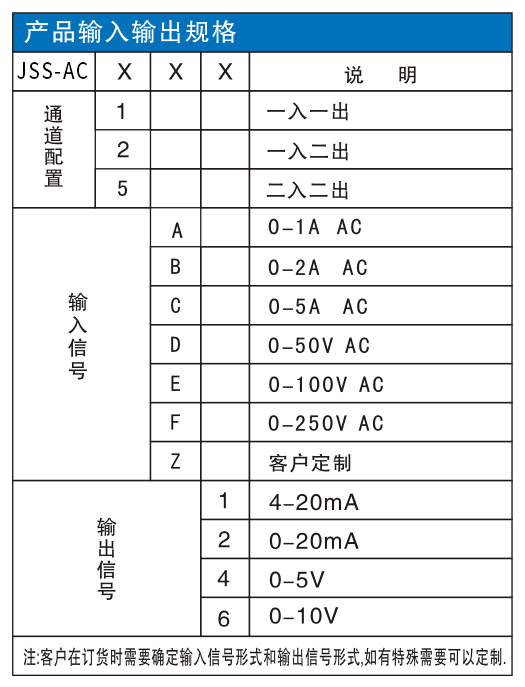

JSS-AC
例:JSS-AC5C1F4，二进二出,第一路:输入0-5A,输出4-20mA,第二路:输入0-250V输出0-5V.
第一路输入端采用穿孔输入，孔径5mm,只能输入交流电流;
第二路输入端采用接线端子,既可输入交流电流，也可输入交流电压.为避免端子发热，
大电流输入时应优先选择使用第一路穿孔输入方式
