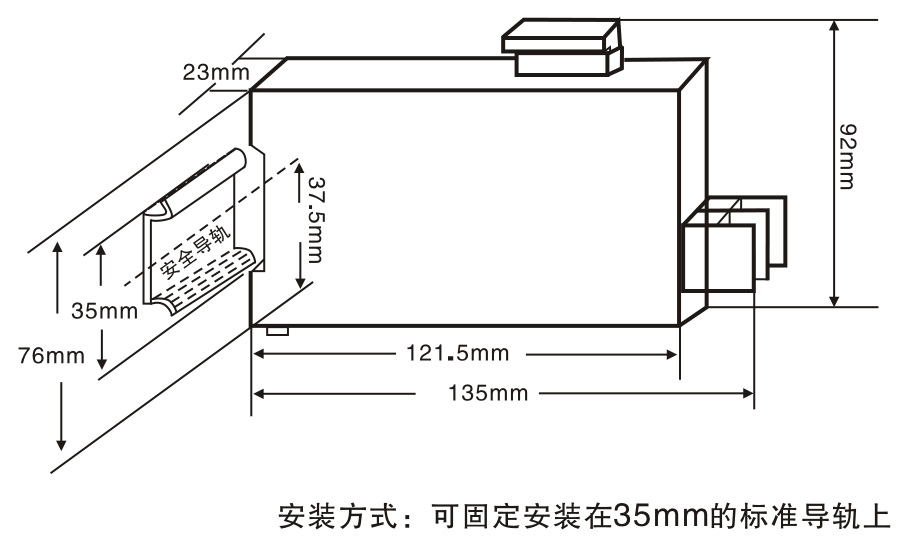

- 尺寸

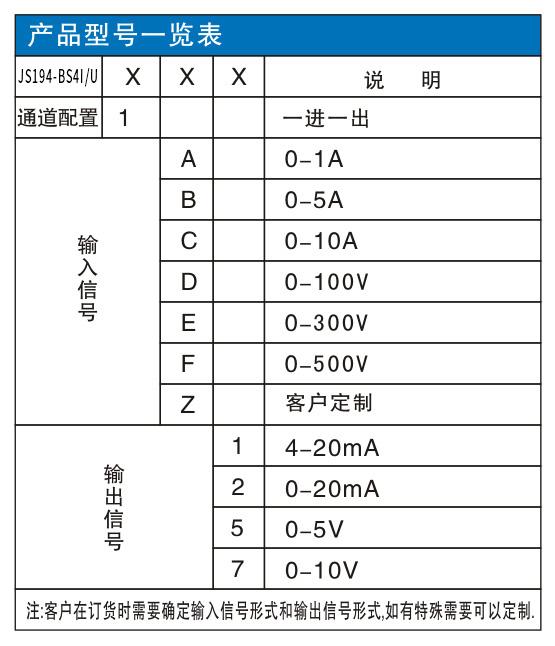

- 选型表

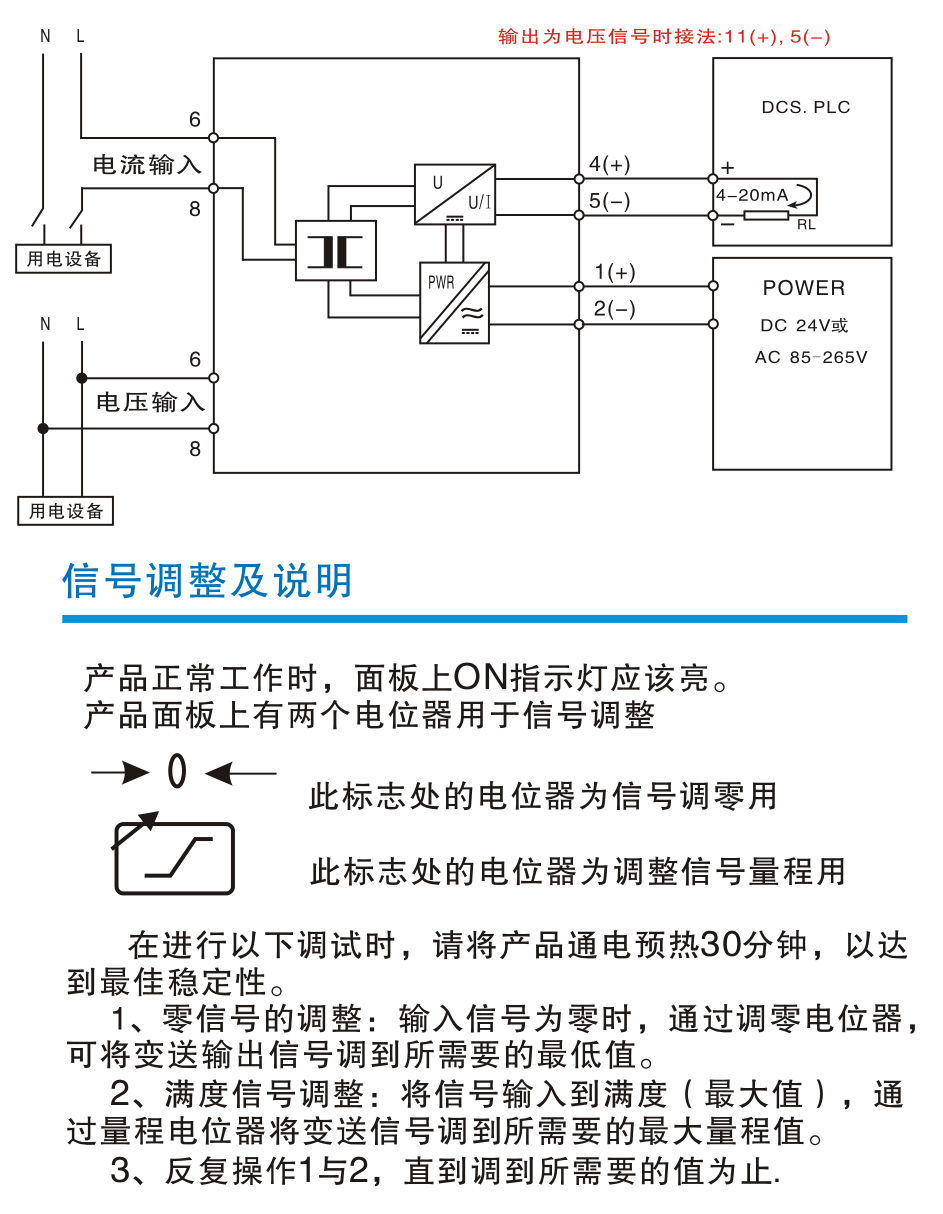

- 示意图

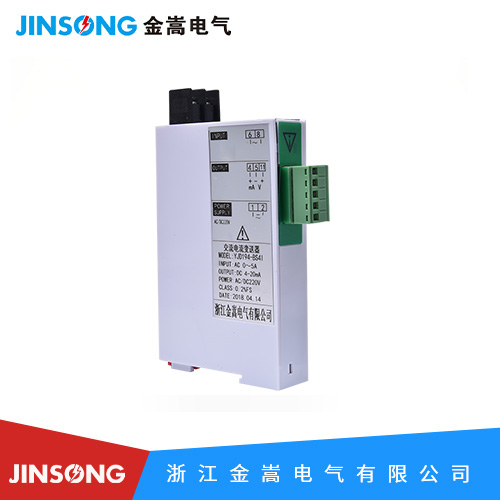

型号：JS194-BS4I
输入信号类型：0-10A，0-5A等
输出信号类型：4-20mA，0-20mA等
供电：AC85-265V或DC24V,±10%
基本精度：≤0.5%F.S.
安装方式：35mmDIN导轨安装
输入端
输入电流范围:AC 0-20A
输入电压范围:AC 0-1000V
频率范围:40Hz- 60Hz
输出端
输出信号：4-20mA;0-20mA;0- 5V;0- 10V
输出负载电阻:RL≤500Ω(输出为电流信号时);RL≥10KΩ(输出为电压信号时)
基本参数
电源：AC85-265V或DC24V,±10%
额定功耗：≤1W(一进一出，DC24V供电，20mA输出时);≤1.5W(一进一出，AC220V供电，20mA输出时)
基本精度：≤0.5%F.S.
温度漂移：0.02%F.S./度 (-20度~+55度)
响应时间:≤400mS(0-90%) (TYP)
绝缘强度：2000V AC/1min(输入、输出、电源之间)
绝缘电阻：≥100MΩ(输入、输出、电源之间)
工作温度范围：-20 ~+55C
电磁兼容性：符 合GB/T 18268.1(IEC61326-1)
工作温度范围: -20~+55度
电磁兼容性:符合GB/T 1 8268.1(IEC61326-1)
例:JS194-BS4I,一进一出,交流电流输入0-5A,输出4-20mA.
例:JS194-BS4U,一进一出,交流电压输入0-300V,输出4-20mA.
